プログラミング方法論

メンバー：カン　ハンティク、宮崎　滋之

第一回発表：1999年11月8日
第二回発表：1999年11月29日

■もくじ

1.何をつくるか？
2.対象とする組織の規模
3.問題の分析と設計
3-1.全体.
3-2.登録
3-3.検索
3-4パスワード認証.
4.ファイル構成
5.インターフェースのサンプル
6.データーの定義
7.擬似コードプログラミング

■何をつくるか？

・「社員のスケジュール管理表」

グループウェアの機能であるスケジュール管理表を作る。
社員のスケジュールをデーターベース化し、後で検索ができるようにする。
プログラミング言語について。インターフェース部分はhtmlのformタグで作成し、データーベース部分は,Perlを使う。

■対象とする組織の規模

対象とする架空の会社の設定は以下の通りとする。

内容　

業態商社　または　流通業

従業員 30～50人

　　

■問題の分析と設計

題材をデーターフローダイアグラムで記述してみる。

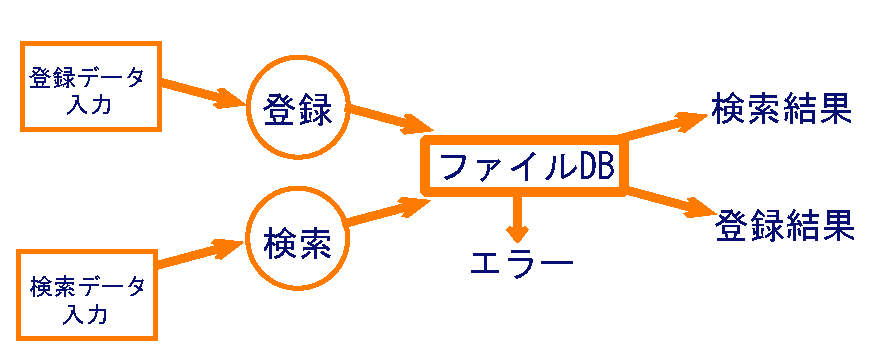

・全体

図１

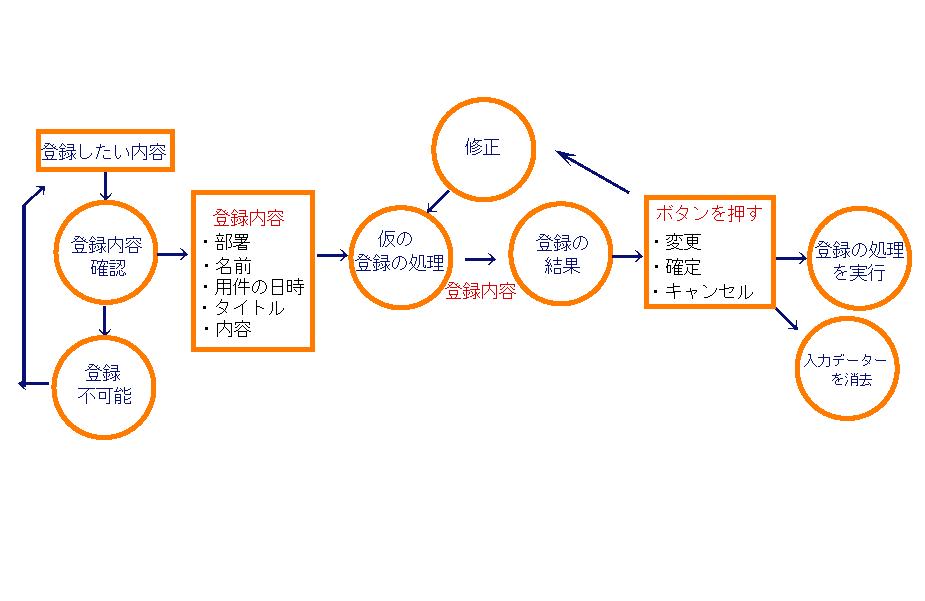

・登録

図２

・検索

図3

・パスワード認証

社員コードと管理者から発行されたパスワードが一致したとき、バスワードが認証される。

社員コードの読み方

パスワードは内容を登録するときに要求される9ケタの数字である。

■ファイル構成

      |-index.html：発表資料
      |-menu.htm：グループウェア概要
      |-regist.htm：登録画面
      |-search.htm：検索画面
      |-password.htm：パスワード要求
      |-reply.htm ：検索結果
      |-cgi-bin--resist.cgi：登録処理
               |-search.cgi：検索処理
               |-data.csv：スケジュールデータ
               |-pass.cgi：パスワード認証
               |-pass.csv：パスワード表

・csvファイルとはカンマ区切りのデーターファイル。

^{■インターフェースのサンプル}

画面のサンプルを以下に挙げる。

・グループウェア概要： menu.htm

・登録画面： regist.htm

・検索画面： search.htm

・パスワード要求： password.htm

・検索結果： reply.htm

■データーの定義

●登録画面
・部署：社長室、営業部、人事部、経理、マーケティング事業部。
・名前：日本人は漢字、ひらがな、カタカナ、外国人は全角カタカナでのみ入力を受け付ける。姓、名の間は1文字空ける。例：宮崎　滋之、カン　ハンティク
・社員コード：パスワード認証を参照
・期間：今日から過去3ヶ月～未来3ヶ月。更新は1日毎。
・タイトル：内容のタイトルを入力。・内容：予定は内容のフォームに記入する。・期間：今日から過去3ヶ月～未来3ヶ月。更新は1日毎。
・内容：予定は内容のフォームに記入する。

●検索画面
・部署：社長室、営業部、人事部、経理、マーケティング事業部。
・名前：日本人は漢字、ひらがな、カタカナ、外国人は全角カタカナでのみ入力を受け付ける。姓、名の間は1文字空ける。例：宮崎　滋之、カン　ハンティク
・社員コード：パスワード認証を参照
・日時：年、月、日、午前or午後、時間、分で指定する。
・キーワード：タイトル、内容に含まれた単語で

●パスワード認証画面
・社員コード：パスワード認証を参照
・パスワード：任意の8文字の文字列。アルファベット大文字、小文字、数字から構成される。管理者が発行する。

■擬似コードプログラミング

・regist.cgi

部署、名前、用件の日時、タイトル、内容データーを入力
　　if(内容にエラーまたは未入力があった場合）
　　　再入力を求める
　　else
　　　data.csvファイルに書き込む
　if(変更ボタンを押したとき)
      data.csvから先ほど入力したデーターを戻す
　else if(キャンセルボタンを押したとき）
　　　入力データーをdata.csvファイルから消去
　else(確定ボタンを押したとき）
　　　data.csvに入力データーを格納

・search.cgi

      部署、名前、用件の日時、タイトル, キーワードを入力
　　if(内容にエラーまたは未入力があった場合）
　　　再入力を求める
　　else
　　　data.csvから一致する条件を探。
  if(該当がない場合）
　　　再度、条件を入力する
　else(該当があるとき）
      data.csvから条件に一致するものを表示
  {
  　　 if(変更がないとき）
　　　　　処理を終了
　 　　else(変更がある場合）
   　　　　変更する項目とパスワードを入力。
　　　　　　　if(パスワードがpass.csvに一致しないとき）
　　　　　　　　再度、パスワードを入力してもらう
　　　　　　　else(パスワードがpass.csvに一致するとき）
　　　　　　　　変更する項目をpass.csvに書き込む。
　｝

・pass.cgi
社員コード、パスワードを入力
　 if（入力した社員コードとパスワードの組がpass.dataにない場合またはいずれかが空欄の場合）
　　　再度、社員コード、パスワードを入力してもらう
　 else
      登録、変更の許可を返す。
